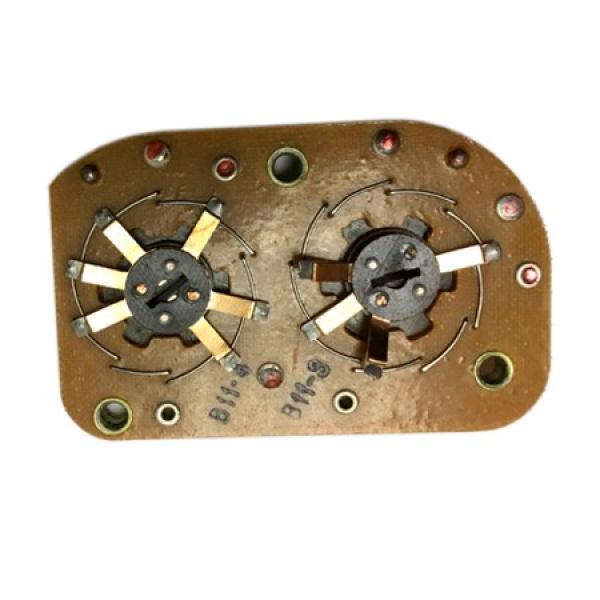

Галетный переключатель белые контакты

1. Назначение

Галетный переключатель с белыми контактами предназначен для:

• Коммутации слаботочных цепей управления и сигнализации

• Переключения режимов работы в радиоэлектронной аппаратуре

• Использования в измерительных приборах и блоках питания

• Работы в условиях повышенных требований к контактному сопротивлению

2. Основные характеристики

3. Конструктивные особенности

3.1. Корпус:

• Пластмассовый корпус (стеклонаполненный полиамид)

• Цвет: черный или серый

• Габариты: Ø22-40 мм (в зависимости от количества положений)

3.2. Контактная система:

• Белые серебряные контакты (Ag 999)

• Галетная конструкция с скользящим контактом

• Пружинный механизм для обеспечения надежного контактного давления

3.3. Привод:

• Поворотная рукоятка с фиксацией положений

• Угол поворота: 30° на положение

• Усилие переключения: 0.5-1.5 Н·м

4. Особенности белых контактов

1. Электрические свойства:

   • Самая высокая электропроводность среди контактных материалов

   • Минимальное переходное сопротивление

   • Низкий уровень контактного шума

2. Эксплуатационные преимущества:

   • Устойчивость к окислению в нормальных условиях

   • Идеальны для слаботочных цепей (от 10 мА)

   • Долгий срок службы при правильной эксплуатации

3. Ограничения:

   • Не рекомендуется для сероводородных сред

   • Требует защиты от загрязнений

   • Чувствителен к механическим повреждениям

5. Монтаж и эксплуатация

5.1. Установка:

• Диаметр монтажного отверстия: 10-16 мм

• Момент затяжки гайки: 0.6-1.2 Н·м

• Рекомендуемая толщина панели: 1-3 мм

5.2. Обслуживание:

• Очистка контактов: этиловый спирт

• Периодичность обслуживания: каждые 10 000 циклов

• Запрещено использование абразивных материалов

5.3. Рекомендации:

• Для цепей менее 100 мА использовать золотое напыление

• При индуктивной нагрузке устанавливать RC-цепочки

• Избегать перегрева при пайке (>250°C)

6. Области применения

1. Аудиоаппаратура:

   • Переключатели диапазонов

   • Регуляторы тембра

   • Селекторы входов

2. Измерительные приборы:

   • Выбор пределов измерения

   • Переключение режимов работы

   • Калибровочные устройства

3. Блоки питания:

   • Выбор выходного напряжения

   • Переключение защиты

   • Регулировка параметров

7. Аналоги
