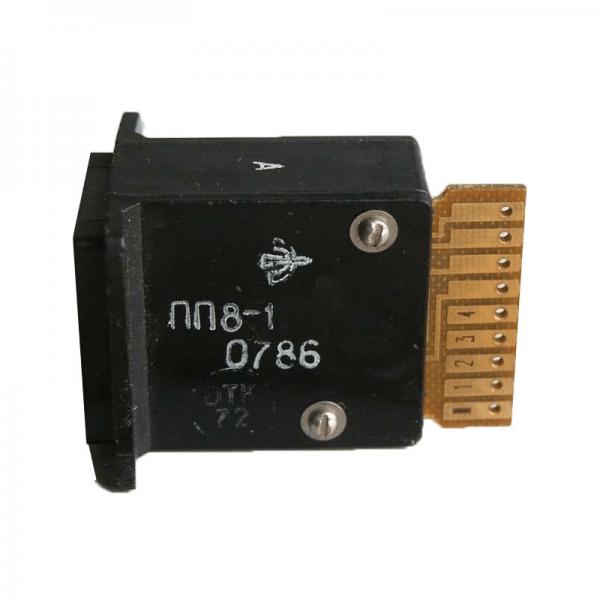

ПП8-...

Главная / Скупка деталей / Переключатели / ПП8-...
ПП8-...
Содержание золота: 0,07 г;
Содержание серебра: 0,005 г;
Содержание палладия: 0,002 г;
Договорная

Информация о «ПП8-...»

1. Назначение

Переключатель ПП8 представляет собой промышленный перекидной переключатель, предназначенный для:

  • Коммутации цепей переменного тока в электроустановках

  • Переключения питания между двумя источниками

  • Использования в системах АВР (автоматического ввода резерва)

  • Работы в распределительных щитах и силовых шкафах

2. Основные технические характеристики

Параметр Значение
Номинальное напряжение 380 В (~50 Гц)
Номинальный ток 100 А
Количество полюсов 3
Количество положений 2 (I-0-II)
Коммутационная способность AC-23: 100 А
Сопротивление контактов ≤ 0,002 Ом на полюс
Механическая износостойкость ≥ 10 000 циклов
Электрическая износостойкость 100 циклов при номинальном токе
Диэлектрическая прочность 2500 В (50 Гц, 1 мин)
Климатическое исполнение У3 по ГОСТ 15150-69
Рабочая температура -25°C...+40°C
Степень защиты IP30

3. Конструктивные особенности

3.1. Корпус:

  • Литая конструкция из термостойкого пластика

  • Металлическая усиливающая рама

  • Прозрачная защитная крышка (опционально)

3.2. Контактная система:

  • Медные ножевые контакты с серебряным напылением

  • Двойной разрыв цепи на полюс

  • Пружинный механизм ускоренного отключения

3.3. Приводной механизм:

  • Рычажный привод с центральной рукояткой

  • Механическая блокировка в нейтральном положении

  • Усилие переключения: 15-20 Н·м

4. Габаритные и присоединительные размеры

Параметр Значение
Габаритные размеры 220×150×100 мм
Присоединительные шины М10 (4 отверстия на полюс)
Сечение подключаемых проводов 25-70 мм²
Масса 5,2 кг

5. Особенности конструкции

  1. Контактная система:

  • Самозачищающиеся контактные поверхности

  • Термостойкие изоляционные перегородки

  • Визуальный индикатор положения

  1. Безопасность:

  • Защита от случайного включения

  • Блокировка одновременного включения двух вводов

  • Четкая фиксация положений

6. Монтаж и эксплуатация

6.1. Установка:

  • Момент затяжки контактных болтов: 25 Н·м

  • Заземление корпуса: обязательное (шинка ≥ 16 мм²)

  • Минимальное расстояние между фазами: 50 мм

6.2. Обслуживание:

  • Проверка состояния контактов: каждые 6 месяцев

  • Очистка контактных поверхностей: спирто-бензиновая смесь

  • Смазка механизма: ЦИАТИМ-201 (1 раз в год)

6.3. Требования безопасности:

  • Обязательное обесточивание при обслуживании

  • Использование диэлектрических перчаток

  • Запрет на работу при видимых повреждениях

7. Области применения

  1. Промышленность:

  • Вводно-распределительные устройства

  • Управление мощными электродвигателями

  • Системы резервного питания

  1. Энергетика:

  • Трансформаторные подстанции

  • Генераторные установки

  • Распределительные сети 0,4 кВ

  1. Специальные применения:

  • Судовые электроустановки

  • Горнодобывающее оборудование

  • Аварийные системы питания

8. Аналоги

  1. Отечественные:

  • ПП6 (на 63 А)

  • ПП10 (на 160 А)

  • ПП8У (усиленные контакты)

  1. Импортные:

  • ABB OT100F (Швейцария)

  • Schneider Electric GV3P100 (Франция)

  • Siemens 3WL100 (Германия)
