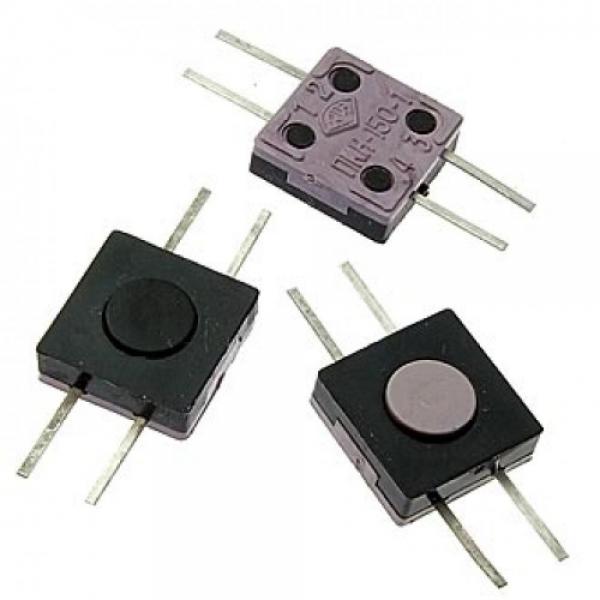

ПКН-150-1
Содержание золота: 0,001 г;
Оптовая цена 6 руб.
Розничная цена 6 руб.

Информация о «ПКН-150-1»

1. Назначение

Переключатель ПКН-150-1 представляет собой промышленный кулачковый переключатель на большие токи, предназначенный для:

  • Коммутации силовых цепей переменного тока

  • Управления электродвигателями

  • Переключения режимов работы промышленного оборудования

  • Использования в цепях управления до 380В

2. Основные технические характеристики

Параметр Значение
Номинальное напряжение 380 В (~50 Гц)
Номинальный ток 150 А
Количество полюсов 1 (однополюсный)
Количество положений 2-3 (зависит от модификации)
Степень защиты IP54 (пылевлагозащищенное исполнение)
Механическая износостойкость ≥ 100 000 циклов
Электрическая износостойкость ≥ 10 000 циклов под нагрузкой
Климатическое исполнение У3 по ГОСТ 15150-69
Температурный диапазон -40°C...+55°C

3. Конструктивные особенности

  1. Корпус:

    • Литая алюминиевая конструкция

    • Усиленная изоляция

    • Взрывозащищенное исполнение (по заказу)

  2. Контактная система:

    • Медные контакты с серебряным напылением

    • Дугогасительные камеры

    • Пружинный механизм включения

  3. Привод:

    • Рычажный механизм

    • Четкая фиксация положений

    • Возможность блокировки в выключенном положении

4. Габаритные и присоединительные размеры

  1. Основные размеры:

    • Высота: 180±5 мм

    • Ширина: 120±3 мм

    • Глубина: 90±3 мм

  2. Присоединительные элементы:

    • Клеммы под болт М10

    • Монтаж на DIN-рейку или панель

    • Вес: ~2,5 кг

5. Особенности эксплуатации

  1. Монтаж:

    • Требуется затяжка контактных болтов с моментом 25 Н·м

    • Обязательное заземление корпуса

    • Минимальное сечение подводящих проводов - 35 мм²

  2. Эксплуатация:

    • Запрещена работа в средах с агрессивными газами

    • Требуется периодическая проверка состояния контактов

    • Интервал технического обслуживания - 1 раз в 6 месяцев

  3. Техника безопасности:

    • Обязательное обесточивание перед обслуживанием

    • Использование СИЗ при работе под напряжением

    • Запрещена модернизация конструкции

6. Варианты исполнения

  1. Модификации:

    • ПКН-150-1/3 (трехпозиционный)

    • ПКН-150-1В (взрывозащищенный)

    • ПКН-150-1Р (с ручным приводом)

  2. Комплектация:

    • Базовый вариант (без дополнительных аксессуаров)

    • Комплект с монтажными пластинами

    • Набор запасных контактов

7. Области применения

  1. Промышленность:

    • Подстанции и РУ 0,4 кВ

    • Управление мощными электродвигателями

    • Силовые распределительные щиты

  2. Специальное применение:

    • Суда речного флота

    • Горнодобывающее оборудование

    • Аварийные системы питания

8. Аналоги

  1. Отечественные:

    • ПКН-100-1 (на 100 А)

    • ПКН-250-1 (на 250 А)

  2. Импортные:

    • ABB OT160E3

    • Schneider Electric GV3P

    • Siemens 3TF
