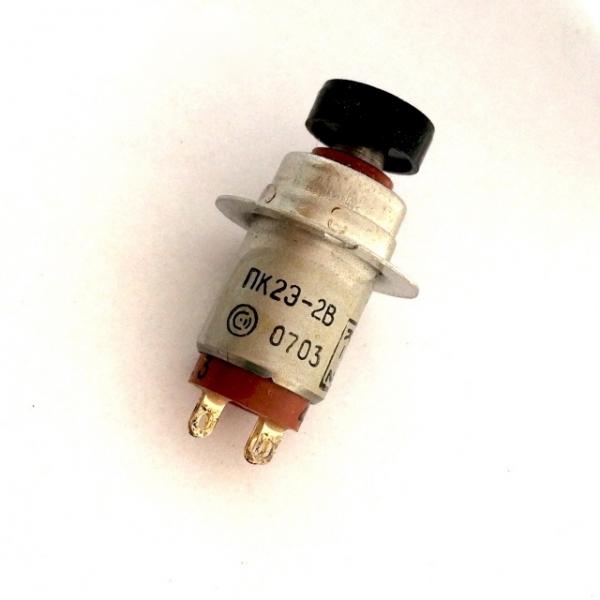

ПК2Э-2В
Содержание золота: 0,05 г;
Оптовая цена 323 руб.
Розничная цена 313 руб.

Информация о «ПК2Э-2В»

1. Назначение

Переключатель ПК2Э-2В представляет собой малогабаритный поворотный переключатель с двумя независимыми группами контактов и фиксацией в положениях. Предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, промышленном оборудовании и измерительных приборах.

2. Основные технические характеристики

Параметр Значение
Тип контактов 2 независимые переключающие группы (2×SPDT)
Количество положений 2 (с фиксацией)
Максимальное коммутируемое напряжение 250 В (~), 30 В (=)
Максимальный коммутируемый ток 3 А
Сопротивление контактов ≤ 0,02 Ом
Механическая износостойкость ≥ 15 000 переключений
Электрическая износостойкость ≥ 10 000 циклов
Диэлектрическая прочность 1000 В (50 Гц, 1 мин)
Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69
Рабочая температура от -60°С до +125°С
Тип привода Поворотный (рукоятка или вал)

3. Конструктивные особенности

  1. Корпус:

    • Изготовлен из ударопрочной термостойкой пластмассы

    • Класс защиты IP40 (стандартное исполнение)

  2. Контактная система:

    • 2 независимые группы контактов

    • Материал контактов - серебро с добавками

    • Позолоченные выводы для повышения надежности

  3. Механизм переключения:

    • Четкая фиксация в положениях

    • Угол поворота 30-45°

    • Усилие переключения 0,5-1,5 Н·м

  4. Крепление:

    • Монтаж на панель толщиной до 3 мм

    • Крепление стандартной гайкой М8

4. Габаритные и установочные размеры

  1. Основные размеры:

    • Диаметр вала: 6 мм

    • Диаметр монтажного отверстия: 12 мм

    • Выступ вала за панель: 12 мм

    • Габаритные размеры: 25×25×35 мм

  2. Расположение выводов:

    • Шаг между выводами: 5 мм

    • Длина выводов: 10 мм

    • Диаметр выводов: 1 мм

5. Маркировка

На корпусе переключателя наносится:

  1. Тип переключателя - ПК2Э-2В

  2. Год выпуска (две последние цифры)

  3. Клеймо ОТК

  4. Номер партии

6. Особенности эксплуатации

  1. Монтаж:

    • Запрещается прилагать избыточное усилие при затяжке гайки

    • Рекомендуется использовать динамометрический ключ (0,8-1,2 Н·м)

  2. Эксплуатация:

    • Не рекомендуется коммутировать индуктивные нагрузки без защитных цепей

    • Для высокочастотных цепей рекомендуется использовать специальные модификации

    • Очистка контактов только специализированными средствами

  3. Хранение:

    • В упаковке производителя

    • При температуре от +5°С до +40°С

    • Относительная влажность не более 80%

7. Аналоги и модификации

  1. Основные аналоги:

    • ПК2Э-2ВК (кнопочный вариант)

    • ПК2Э-2ВР (пылезащищенное исполнение)

    • ПК2Э-2ВС (с серебряными контактами)

  2. Зарубежные аналоги:

    • Lorlin CK1040 (Великобритания)

    • Grayhill 04 (США)

    • OTTO P1-2 (Германия)

8. Области применения

  1. Промышленная аппаратура:

    • Блоки управления станками

    • Контрольно-измерительные приборы

  2. Радиоэлектронная техника:

    • Коммутаторы сигналов

    • Переключатели диапазонов

  3. Специальная техника:

    • Авиационное оборудование

    • Медицинские приборы
