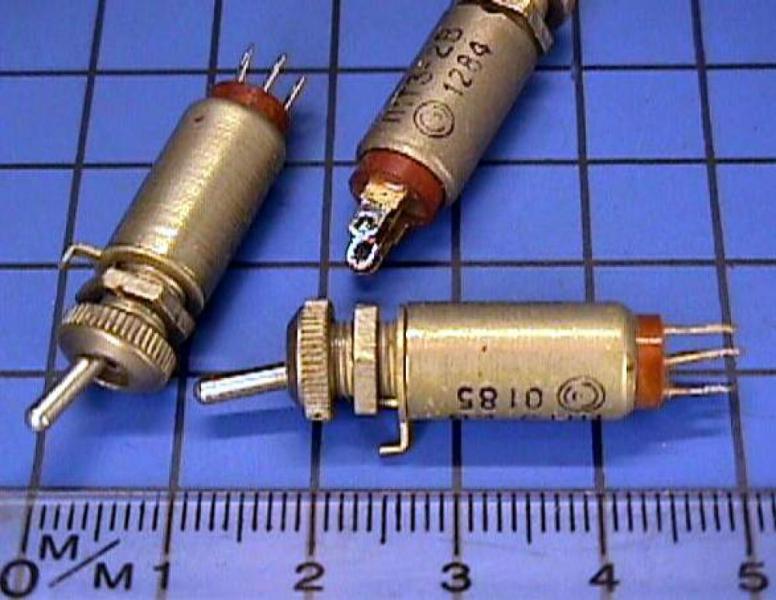

П1Т3-1ВТ до 1990 года
Информация о «П1Т3-1ВТ до 1990 года»
1. Назначение
Переключатель П1Т3-1ВТ предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Используется в устройствах промышленного и бытового назначения.
2. Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип контактов | Переключающий (1 группа на 3 положения) |
| Количество положений | 3 (среднее — нейтральное) |
| Максимальное коммутируемое напряжение | 220 В (переменный ток), 27 В (постоянный ток) |
| Максимальный коммутируемый ток | 0,5 А |
| Сопротивление контактов | ≤ 0,05 Ом |
| Механическая износостойкость | ≥ 10 000 переключений |
| Электрическая износостойкость | ≥ 5 000 циклов (при номинальной нагрузке) |
| Диэлектрическая прочность | 500 В (50 Гц, 1 мин) |
| Климатическое исполнение | УХЛ4 (по ГОСТ 15150-69) |
| Рабочая температура | от -40°C до +85°C |
| Тип привода | Поворотный (рукоятка или вал) |
3. Конструкция
-
Корпус из пластмассы (фенопласт, АГ-4).
-
Контактная группа: серебряные или серебросодержащие контакты.
-
Фиксация положений: шариковый или пружинный механизм.
-
Крепление: монтаж на панель (крепление гайкой).
4. Габаритные и присоединительные размеры
(Типовые значения, могут отличаться в зависимости от года выпуска)
-
Диаметр вала: 6 мм
-
Диаметр монтажного отверстия: ~12 мм
-
Выступ вала за панель: ~10–15 мм
5. Маркировка
-
На корпусе нанесены обозначения:
-
П1Т3-1ВТ – тип переключателя.
-
Год выпуска (например, "89" – 1989 год).
-
Клеймо ОТК.
-
6. Аналоги
-
П2Т3-1ВТ (две группы контактов).
-
П1Т3-1ВК (кнопочный вариант).
7. Особенности эксплуатации
-
Не рекомендуется коммутировать индуктивные нагрузки без защиты.
-
Очистка контактов – спиртом или специальными средствами.
