ПГ2, ПГ7 до 1990 года
Информация о «ПГ2, ПГ7 до 1990 года»
1. Назначение
Переключатели ПГ2 и ПГ7 — это малогабаритные тумблерные переключатели, предназначенные для коммутации электрических цепей постоянного и переменного тока в электронной и радиотехнической аппаратуре.
2. Основные технические характеристики
| Параметр | ПГ2 | ПГ7 |
|---|---|---|
| Номинальное напряжение | 27 В (пост. ток), 220 В (перем. ток) | 27 В (пост. ток), 220 В (перем. ток) |
| Максимальный ток | 3 А | 5 А |
| Количество положений | 2 (он-офф) | 2 или 3 (в зависимости от модификации) |
| Контактная группа | 1 переключающий контакт (SPDT) | 1 или 2 переключающих контакта (SPDT или DPDT) |
| Механическая износостойкость | ≥ 10 000 переключений | ≥ 10 000 переключений |
| Электрическая износостойкость | ≥ 5 000 циклов (при номинальном токе) | ≥ 5 000 циклов (при номинальном токе) |
| Диапазон рабочих температур | -60°C … +85°C | -60°C … +85°C |
| Сопротивление контактов | ≤ 0,05 Ом | ≤ 0,05 Ом |
| Диэлектрическая прочность | 500 В (50 Гц, 1 мин) | 500 В (50 Гц, 1 мин) |

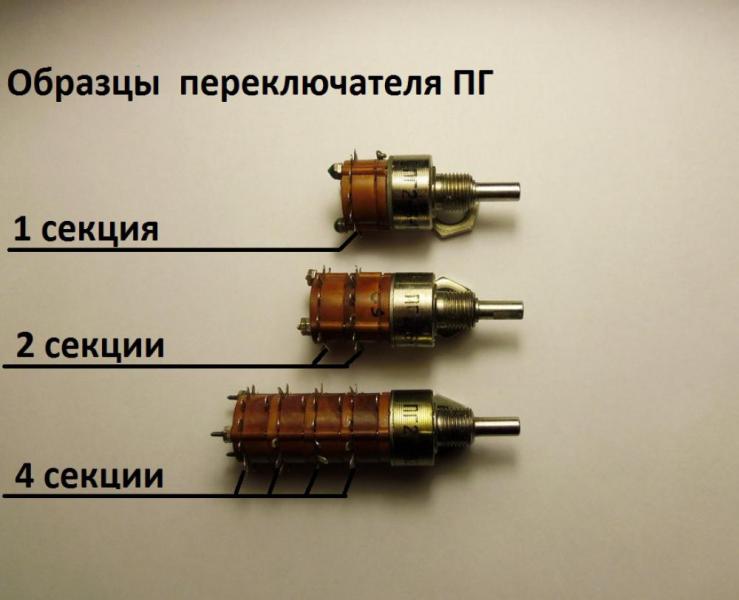

3. Конструкция
-
Корпус — пластиковый (фенопласт или аналогичный материал).
-
Привод — металлический рычаг с пластиковой рукояткой.
-
Контактная система — серебряные или серебросодержащие контакты.
-
Крепление — монтаж на панель через резьбовую втулку с гайкой.
4. Габаритные и установочные размеры
(Точные размеры зависят от модификации, но в среднем):
-
ПГ2: ≈ 20×15×25 мм
-
ПГ7: ≈ 25×20×30 мм
5. Модификации
-
ПГ2-1 — стандартный двухпозиционный переключатель.
-
ПГ7-1 — двухпозиционный с одним переключающим контактом.
-
ПГ7-2 — трехпозиционный (среднее нейтральное положение).
6. Особенности эксплуатации
-
Предназначены для работы в условиях умеренной влажности и вибрации.
-
Не рекомендуется использовать в агрессивных средах без дополнительной защиты.
7. Аналоги
-
В более поздних версиях заменялись на П1Т, ПКн, ПД9 и другие современные аналоги.
