142 ЕН 1,2 НД1-5

1. Общая характеристика

Микросхемы серии 142ЕН и НД1-5 — это советские аналоговые и цифро-аналоговые (ЦАП/АЦП) микросхемы, разработанные для:

• Систем управления (стабилизация напряжения/тока)

• Измерительной техники (вольтметры, источники питания)

• Промышленной автоматики (регуляторы, датчики)

Ключевые особенности:

• Гибридная технология (толстоплёночные элементы)

• Высокая точность (до 0.01% у прецизионных версий)

• Керамический/металлокерамический корпус (военные исполнения)

2. Основные модели

2.1. 142ЕН1

• Тип: Прецизионный источник опорного напряжения (ИОН)

• Характеристики:

  • Выходное напряжение: 6.95 В ±0.05%

  • Температурный дрейф: ≤5 ppm/°C

  • Долговременная стабильность: ±50 ppm/1000 часов

  • Ток нагрузки: до 10 мА

• Аналоги: LM399 (NS), AD581 (Analog Devices)

2.2. 142ЕН2

• Тип: Стабилизатор напряжения с программируемым выходом

• Характеристики:

  • Диапазон выходного напряжения: 5…30 В

  • Коэффициент стабилизации: ≥10⁵

  • Ток нагрузки: до 100 мА

  • Пульсации: ≤1 мВ

• Аналоги: LM317 (NS), TL783 (TI)

2.3. НД1-5

• Тип: Цифро-аналоговый преобразователь (ЦАП) 10-12 бит

• Характеристики:

  • Разрядность: 10 бит (НД1), 12 бит (НД5)

  • Время установления: ≤5 мкс

  • Линейность: ±0.05% FSR

  • Интерфейс: параллельный (ТТЛ-совместимый)

• Аналоги: AD7520 (12-bit), DAC1220 (TI)

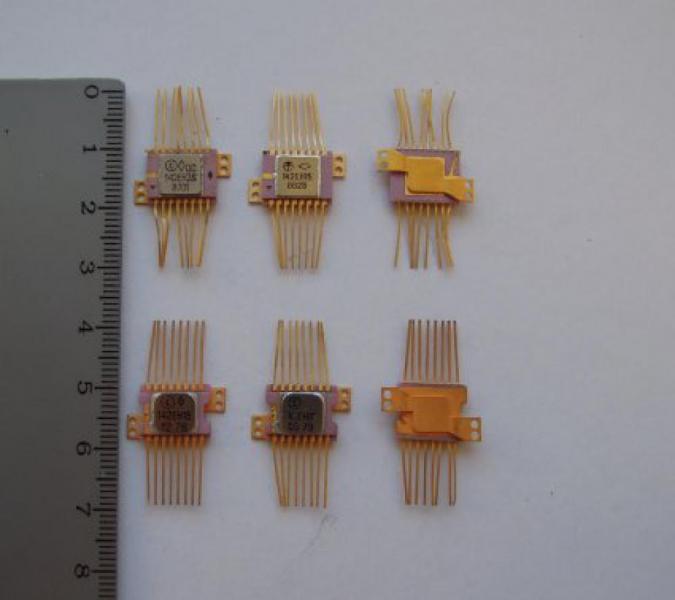

3. Конструктивное исполнение

• Корпуса:

  • 142ЕН1/2: Металлокерамический 201.14-1 (DIP-8/10)

  • НД1-5: Керамический 416.14-3 (DIP-16/18)

• Маркировка:

  • Жёлтая/красная точка — военная приемка

  • Белая маркировка — промышленная серия

• Герметизация:

  • Стекло-металлическая (для военных версий)

  • Эпоксидная заливка (промышленные)

4. Области применения

142ЕН1/2

• Эталоны напряжения в калибраторах

• Источники опорного напряжения в АЦП/ЦАП

• Прецизионные лабораторные блоки питания

НД1-5

• Системы автоматического регулирования (САР)

• Цифровые вольтметры (например, В7-40)

• Генераторы сигналов с цифровым управлением

5. Особенности эксплуатации

1. Требования к питанию:

   • 142ЕН1/2: Двуполярное ±15 В

   • НД1-5: Однополярное +5 В (логика), +15 В (аналог)

2. Тепловой режим:

   • Обязателен теплоотвод для 142ЕН2 при токах >50 мА

3. Надёжность:

   • Наработка на отказ: ≥50 000 часов

   • Сопротивление вибрации: до 20 g

6. Современные аналоги

7. Где встречаются?

• Вольтметры серии В7, В3

• Блоки питания Б5, УБП

• Аналоговые вычислительные машины (АВМ МН-14)
