КТС 613 желтое дно

1. Общая характеристика

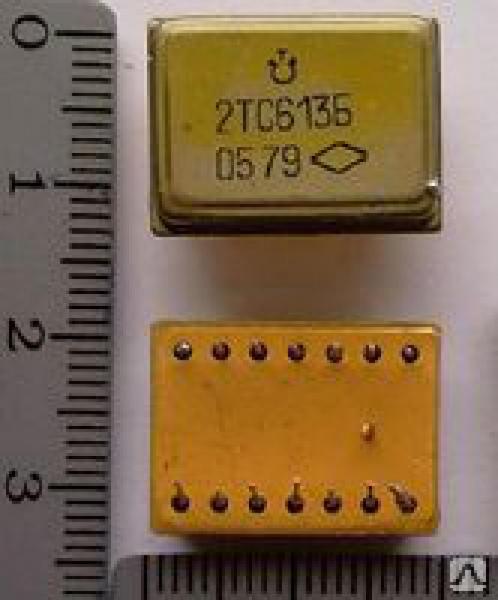

КТС 613 — советская кремниевая термостабильная микросхема специального назначения, выпускавшаяся в уникальном корпусе с жёлтым дном, что указывает на:

• Военную приёмку (повышенная надёжность)

• Герметичное исполнение

• Расширенный температурный диапазон

2. Основные параметры

3. Конструктивные особенности

1. Корпус:

   • Материал: керамика + металлическая крышка

   • Герметизация: стекло-металлическая

   • Размеры: ~15×15 мм (тип 416.14-3)

2. Жёлтое дно:

   • Нанесён термостойкий лак (маркировка группы качества)

   • Защита от механических и климатических воздействий

3. Внутренняя структура:

   • Толстоплёночные резисторы с лазерной подгонкой

   • Монолитный кремниевый кристалл с золотой разводкой

4. Типовое применение

• Эталоны напряжения в измерительной технике

• Компараторы в системах автоматики

• Датчики температуры с аналоговым выходом

• Бортовая аппаратура (авиация, космос)

5. Особенности эксплуатации

1. Монтаж:

   • Рекомендована пайка мягкими припоями (ПОС-61)

   • Обязательное термостатирование в прецизионных схемах

2. Надёжность:

   • Средний срок службы: 25 000 часов при +85°C

   • Сопротивление вибрации: до 50 g

3. Тестирование:

   • 100%-ный контроль параметров

   • Группы испытаний по ГОСТ В 20.57.406-81

6. Аналоги и замены
