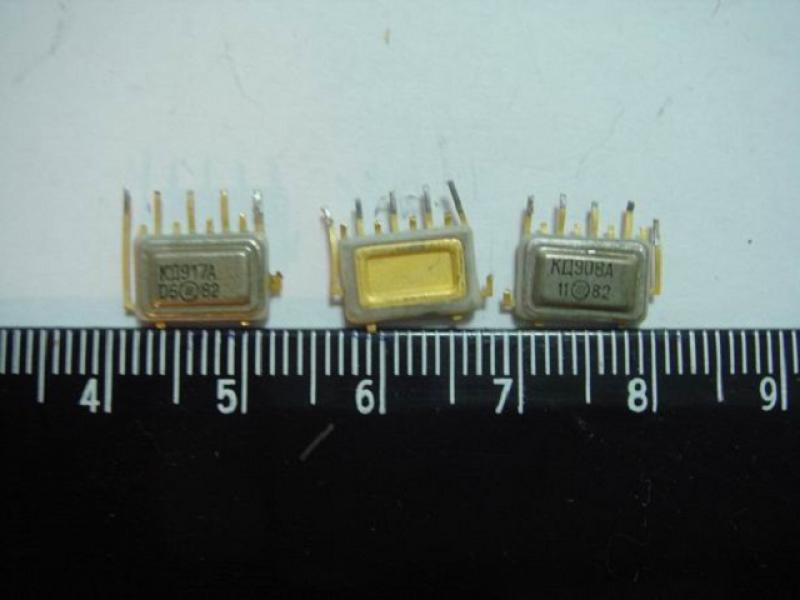

КД 908, 917 и подобные 1 подложка
Содержание золота: 0,0160 г;
Цена на б/у 109.37 руб.
Цена за новые 125 руб.

Информация о «КД 908, 917 и подобные 1 подложка»

1. Общая характеристика

Серии КД908 и КД917 относятся к советским/российским гибридным интегральным схемам специального назначения. Основные особенности:

  • Гибридная технология (толстоплёночные элементы на керамической подложке)

  • Металлокерамический герметичный корпус

  • Одна общая подложка (монолитная конструкция)

  • Военное/промышленное применение

2. Типовые параметры

Характеристика КД908 серия КД917 серия
Назначение Аналоговые преобразователи Дифференциальные усилители
Рабочее напряжение ±15 В ±5...±18 В
Темп. диапазон -60...+125°C -45...+85°C
Точность 0.05% 0.1%
Габариты подложки 20×25 мм 18×22 мм

3. Конструктивные особенности

  1. Корпусные исполнения:

    • 3018-12 (керамика с металлической крышкой)

    • 204.14-1 (плоский планарный)

    • С жёлтой маркировкой - военная приёмка

  2. Технология:

    • Толстоплёночные резисторы

    • Диффузионные конденсаторы

    • Проводные соединения золотом

  3. Типовая компоновка:

    • 1 керамическая подложка Al₂O₃

    • Защитное силиконовое покрытие

    • Герметизация азотом

4. Функциональные аналоги

Советская Западный аналог Современная замена
КД908А AD520/AD521 AD625 (Analog Devices)
КД917Б INA101 INA128 (TI)

5. Области применения

  • КД908:

    • Прецизионные измерительные мосты

    • Медицинские датчики

    • Авиационные системы контроля

  • КД917:

    • Дифференциальные входы АЦП

    • Промышленные датчики давления

    • Телеметрические системы

6. Особенности эксплуатации

  1. Монтажные требования:

    • Обязательное тепловое согласование

    • Запрет на механические напряжения

    • Рекомендована индукционная пайка

  2. Надёжность:

    • Средний срок службы: 50 000 часов

    • Интенсивность отказов: 1×10⁻⁷ 1/час

    • Радиационная стойкость: до 10⁵ рад

  3. Тестирование:

    • 100%-ный контроль параметров

    • Группы A (военные) и B (промышленные)

    • Ускоренные испытания на старение
