130,133 и подобные.16 ног 1 подложка (выпуклая)

Главная / Скупка деталей / Микросхемы / 130,133 и подобные.16 ног 1 подложка (выпуклая)

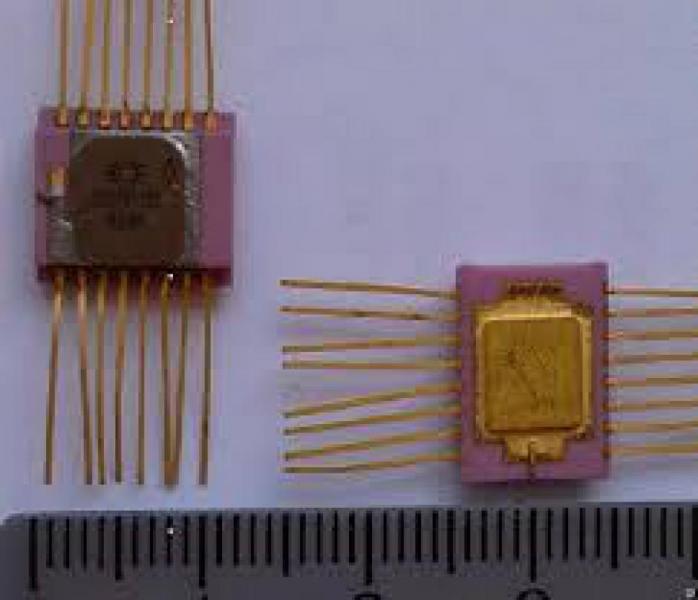

130,133 и подобные.16 ног 1 подложка (выпуклая)
Содержание золота: 0,0180 г;
Цена на б/у 117.18 руб.
Цена за новые 141 руб.

Информация о «130,133 и подобные.16 ног 1 подложка (выпуклая)»

1. Общие сведения

Микросхемы К140УД130, К140УД133 в 16-выводном исполнении с выпуклой подложкой представляют собой прецизионные операционные усилители с улучшенными термостабильными характеристиками. Выпуклая подложка (обычно вывод 16) служит для эффективного теплоотвода и электрического экранирования.

2. Основные электрические параметры

Параметр Значение Условия измерения
Напряжение питания ±4.5...±20 В ±15 В номинальное
Ток покоя 3.0±0.5 мА Uпит=±15 В
Входное напряжение смещения ≤0.5 мВ T=25°C
Темп. дрейф смещения ≤3 мкВ/°C
Входной ток ≤50 нА
Коэф. усиления ≥100 000 Rн≥2 кОм
СКОР 2.5 В/мкс
Полоса 15 МГц
Выходной ток ±20 мА
Сопр. нагрузки ≥500 Ом

3. Распиновка (16-выводной корпус)

text
Copy
Download
        ┌──┴──┐
  NC1 1 |     | 16 Подложка (корпус)
  -IN 2 |     | 15 NC7
  +IN 3 |     | 14 NC6
  -Vcc 4 |     | 13 NC5
  Корр1 5 |     | 12 NC4
  Корр2 6 | ○  | 11 NC3
   Вых 7 |     | 10 NC2
  +Vcc 8 |_____| 9  NC1

Условные обозначения:

  • ○ - ключ маркировки корпуса

  • NC - не подключенные выводы

  • Подложка электрически соединена с корпусом

4. Особенности конструкции

  1. Выпуклая подложка (вывод 16):

    • Обеспечивает эффективный тепловой контакт

    • Электрически соединена с корпусом

    • Рекомендуется заземлять в прецизионных схемах

  2. Двойная система коррекции:

    • Основная коррекция (вывод 5)

    • Дополнительная коррекция (вывод 6)

  3. Защитные диоды:

    • Встроенная защита входов

    • Ограничение выходного тока

5. Аналоги и замены

Отечественные:

  • К140УД1408 (аналог с улучшенными ТКП)

  • КР140УД2001 (для военных применений)

Иностранные:

  • OP-177 (Precision, Analog Devices)

  • LT1028 (Low Noise, Linear Tech)

  • ADA4077 (High Accuracy, Analog Dev.)

6. Типовая схема включения

text
Copy
Download
                +Vcc(8)
                  |
                 .-.
                 | | 10 мкФ
                 '-'
                  |
Ивх ---[R1]---+---|3
              |   |\
              [R2]| >--- Вых(7)
              |   |/
              +---|2
                 .-.
                 | | 100 пФ (корр.)
                 '-'
                  |
                -Vcc(4)
Подложка(16) ────┴── GND

7. Критические особенности применения

  1. Тепловой режим:

    • Обязателен тепловой контакт подложки

    • При мощности >300 мВт - радиатор

  2. Монтажные требования:

    • Длина проводников к входам ≤10 мм

    • Раздельные земляные шины для аналоговой и цифровой частей

  3. Коррекция:

    • Основной конденсатор 30-100 пФ между 5 и 7

    • Дополнительный 5-15 пФ между 6 и 7 (для ВЧ схем)

8. Области применения

  1. Измерительная техника:

    • Точные вольтметры

    • Медицинские приборы

  2. Обработка сигналов:

    • Активные фильтры 8-го порядка

    • Синхронные детекторы

  3. Специальные применения:

    • Датчики космического аппаратостроения

    • Эталонные источники напряжения

Примечание: Для критических применений рекомендуется:

  • Индивидуальный подбор по параметрам

  • Термостатирование

  • Использование парных ОУ в дифференциальных схемах
