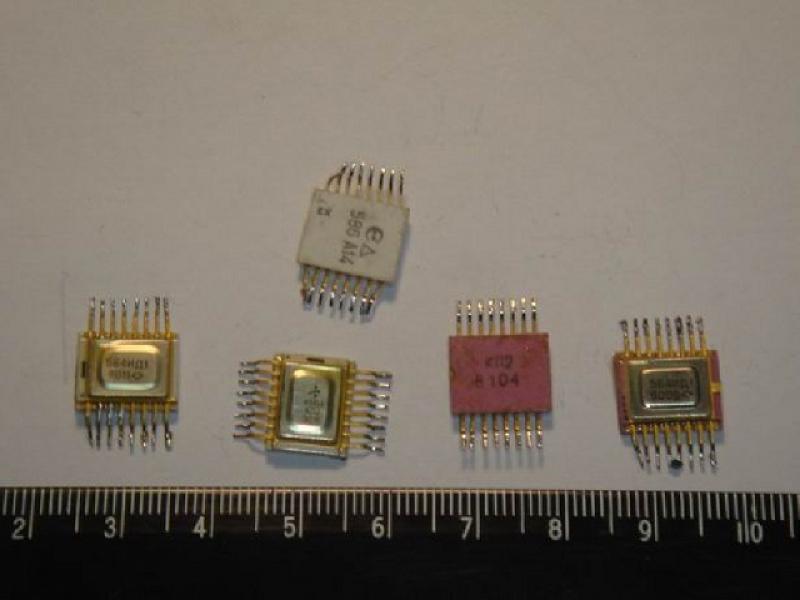

130,133 и подобные 16 ног 0 подложек
Содержание золота: 0,0140 г;
Цена на б/у 93.74 руб.
Цена за новые 109 руб.

Информация о «130,133 и подобные 16 ног 0 подложек»

1. Общие сведения

Микросхемы К140УД130, К140УД133 в 16-выводном исполнении представляют собой прецизионные операционные усилители с улучшенными характеристиками. Отсутствие вывода подложки отличает эти версии от 14-выводных аналогов.

2. Основные электрические параметры

Параметр Значение Примечания
Напряжение питания ±5...±18 В Рекомендуемое ±15 В
Ток потребления 2.5...5.5 мА
Входное напряжение смещения ≤1 мВ
Входной ток смещения ≤100 нА
Коэффициент усиления ≥50 000
Скорость нарастания 1...3 В/мкс
Полоса пропускания 2...10 МГц
Выходное напряжение ±12 В (при ±15 В питания)
Рабочая температура -45...+85°C

3. Распиновка (16-выводной корпус)

Вывод Назначение Примечание
1 NC Не подключен
2 Инвертирующий вход (-IN) Основной вход
3 Неинвертирующий вход (+IN) Основной вход
4 -Vcc Отрицательное питание
5 Коррекция 1 Частотная компенсация
6 Коррекция 2 Дополнительная коррекция
7 Выход (OUT)
8 +Vcc Положительное питание
9-16 NC Не подключены

4. Особенности конструкции

  • Отсутствие вывода подложки - все неиспользуемые выводы должны оставаться неподключенными

  • Две точки коррекции (выводы 5 и 6) для улучшения стабильности

  • Металлокерамический корпус (в некоторых исполнениях)

  • Улучшенная помехоустойчивость за счет оптимального расположения выводов

5. Аналоги и замены

Советские аналоги:

  • К140УД20 (16-выводной)

  • КР140УД708 (улучшенные параметры)

Международные аналоги:

  • OP-07 (Precision Op-Amp)

  • LT1007 (Low Noise)

  • AD707 (High Precision)

6. Типовые схемы включения

Базовая схема включения:

text
Copy
Download
        +Vcc (8)
          |
          C1
          |
IN+ (3)---|           C2
          |           |
IN- (2)---|____|______|____ OUT (7)
               |      |
               R1     R2
               |      |
          _____|______|_____
          |           |
         -Vcc (4)    GND

Рекомендации по монтажу:

  1. Обязательная установка блокировочных конденсаторов 0.1 мкФ между выводами питания

  2. При работе на высоких частотах - использование корректирующих цепей

  3. Минимизация длины проводников к входам

7. Области применения

  • Прецизионные измерительные системы

  • Медицинская аппаратура

  • Аналоговые фильтры высокой точности

  • Источники опорного напряжения

  • Профессиональная аудиотехника

8. Особенности применения

  1. Термостабилизация - при работе в широком температурном диапазоне рекомендуется обеспечить тепловой контакт с радиатором

  2. Защита входов - при работе с высокоомными источниками сигнала необходимы защитные диоды

  3. Развязка питания - критически важна для достижения паспортных параметров
