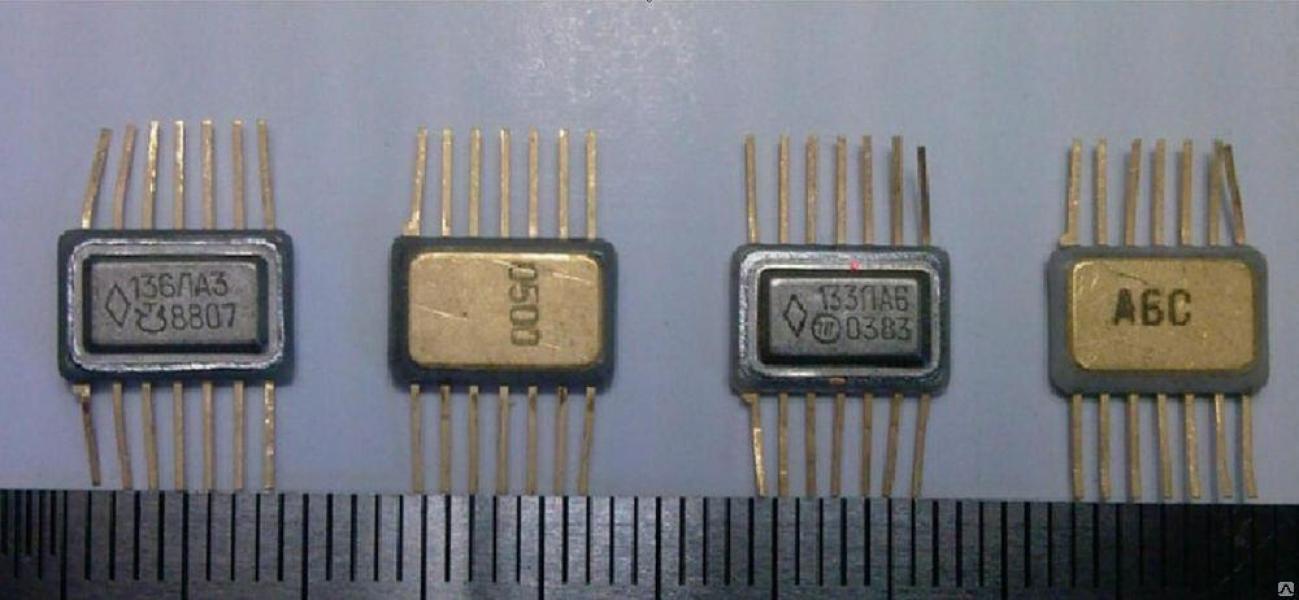

130,133 и подобные 14 ног 1 подложка

Главная / Скупка деталей / Микросхемы / 130,133 и подобные 14 ног 1 подложка
130,133 и подобные 14 ног 1 подложка
Содержание золота: 0,0107 г;
Цена на б/у 62.50 руб.
Цена за новые 84 руб.

Информация о «130,133 и подобные 14 ног 1 подложка»

1. Основные характеристики

  • Тип: операционный усилитель (ОУ) общего назначения

  • Корпус: 14-выводной DIP (пластмассовый или керамический)

  • Подложка: вывод 1 (подключается к общей точке схемы или минусу питания)

  • Напряжение питания: ±5…±18 В (стандартно ±15 В)

  • Ток потребления: 2–6 мА

  • Входное напряжение смещения: 0,3–5 мВ

  • Коэффициент усиления (Kу): 50 000–200 000

  • Скорость нарастания (Slew Rate): 0,5–2 В/мкс

  • Полоса пропускания: 1–5 МГц

  • Входной ток смещения: 10–100 нА

  • Выходной ток: 5–20 мА

  • Рабочая температура: -45°C…+85°C

2. Распиновка (14-выводной DIP, 1 подложка)

Вывод Назначение
1 Подложка (подключается к общей точке или -Vcc)
2 Инвертирующий вход (–IN)
3 Неинвертирующий вход (+IN)
4 Отрицательное питание (–Vcc, -15 В)
5 Коррекция (частотная компенсация, конденсатор)
6 Выход (OUT)
7 Положительное питание (+Vcc, +15 В)
8–14 Не используются (или резервные)

Примечание: В некоторых версиях вывод 8 может использоваться для дополнительной коррекции.

3. Аналоги и замены

Советские/российские аналоги

  • К140УД7 (более старый аналог, хуже параметры)

  • К140УД20, К140УД708 (улучшенные версии)

  • К544УД2 (высокая скорость нарастания)

Зарубежные аналоги

  • LM741 (более простой, без подложки)

  • TL081, TL071 (JFET-вход, высокое входное сопротивление)

  • OP07, OP27 (прецизионные ОУ с низким смещением)

4. Особенности

✅ Подложка (вывод 1) — снижает паразитные наводки, улучшает стабильность.
✅ Требует частотной коррекции (конденсатор между выводами 5 и 8).
✅ Подходит для точных аналоговых схем (усилители, фильтры, компараторы).

5. Типовые схемы включения

1. Инвертирующий усилитель

text
Copy
Download
+Vcc (7)      +Vcc
 │            │
 └───┬───────┘
     │
     R1       R2
IN ──┤ ├───┬───┤ ├─── OUT (6)
     │     │   │
     └─────┘   │
     │         │
     Cкорр (5─┴─8)
     │
-Vcc (4)
GND (1)

2. Неинвертирующий усилитель

text
Copy
Download
+Vcc (7)
 │
 └───┬───────┐
     │       │
     R1      R2
IN ──┤ ├───┬──┤ ├── OUT (6)
     │     │  │
     └─────┘  │
     │        │
     Cкорр (5─┴─8)
     │
-Vcc (4)
GND (1)

6. Применение
